工藝流程的確定
對於除塵主要有以下幾種工藝，過濾式除塵（如布袋除塵）、旋風除塵、電除塵、濕式除塵（噴淋、水膜、洗浴式除塵等），由於該廠粉塵屬於食品飼料粉塵，顆粒較細、有粘性、有臭味，如采用過濾式除塵（如布袋除塵），則過濾器容易堵塞，經常要更換過濾品，運行費用較；如采用旋風除塵，該工藝主要針對顆粒較大的粉塵，而且其不能去除臭味；電除塵器主要用在濃度較高，氣量較少的場合，本項目風量較大，采用電除塵器造價較高，故不宜采用電除塵器；濕式除塵對有粘性、顆粒較細、有臭味、風量較大的粉塵有較好的去除效果，一般可達到90%以上。
結合現場實際情況以及我司的工程經驗，我們認為采用濕式除塵工藝中的噴淋除塵器是合適的。該方法具有投資適中，操作簡便，去除率高達90%，且耐衝擊負荷等優點。
工藝流程的說明

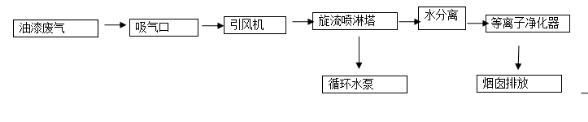

含塵氣體從除塵器底部進入，與噴嘴噴出的水滴相接觸，塵粒被水滴捕獲後，經下部排出，排出汙水進入循環水池，水池清水重新去噴淋塔噴淋。工藝流程簡圖如下：
一、工藝特點
優點：
1. 投資省、見效快、運行穩定
2. 處理效果明顯，去除率達90%以上
3. 係統使用壽命長，易保養，除機電設備之外，其它設備基本不需要維修。
二、除塵係統的設計
1. 管道設計：流速：v=15m/s，體積流量為Q=15000m3/h，管道內徑d=500mm、d=315mm，
2. 集氣罩設計：管道直接收集
3. 除塵器的設計：
第二間：數量：1個
尺寸：Φ2000X4500mH Q=15000m3/h，風速：1.5m/s
4. 循環水池的設計：
數量：1座 結構：一體式
尺寸：1.6×0.9×1m。
配套臥式水泵：45m3/h,共一台
安全需知和使用說明
安全需知：
1、用戶、經銷商、安裝人員務必須詳細閱讀本使用說明書，不嚴格按照陳述的相關步驟操作，可能導致設備損壞和人身傷害；
2、本產品必須安全可靠接地；
3、本產品要求在溫度80℃以下、濕度98%以下使用，如果超過必須要采取降溫除濕措施；
4、含塵廢氣需經除塵後進入本產品；
5、如淨化器選用過濾器、活性炭過濾片，則需要定期更換。
使用說明：
1、淨化器風量的選擇
風機風量不得大於淨化器處理風量120%，如淨化器處量風量為6000m³/h，配用風機風量應在7200m³/h左右。
2、風管的配置
淨化器進出風管同淨化器法蘭尺寸保持一致，變徑長度位置應在法蘭對角線長度0。5倍以上。
淨化器與排風管道之間的連接必須密封；
3、風機的匹配
（1）應由專業人員計算管道、彎徑管、彎頭、沿程阻力。
（2）風機的壓力=管網阻力+設備阻力+25%的安全係數
（3）風機的風量=淨化器風量×1。1
（4）風機安裝在距淨化器出風口至少1米處。
4、技術原理
光催化淨化是基於光催化劑TiO2在高能紫外線燈照射下具有的氧化還原能力而淨化汙染物。利用光催化淨化技術去除空氣中的有機汙染物具有以下特點：
1、直接用空氣中的氧氣做氧化劑，反應條件溫和（常溫 常壓）
2、可以將有機汙染物分解為二氧化碳和水等無機小分子，淨化效果徹底。
3、TiO2催化劑化學性質穩定，氧化還原性強，成本低，不存在吸附飽和現象，使用壽命長。
5、TiO2 的光催化機理
半導體的能帶結構通常是由一個充滿電子的低能價帶和一個空的高能價帶構成，它們之間的區域稱為禁帶。禁帶是一個不連續區域。當能量大於或等於半導體帶隙能的光波輻射此半導體催化劑時，處於價帶的電子就會被激發到導帶上，價帶生成空穴(h+)，從而在半導體表麵產生具有高度活性的空穴/電子對。
TiO2 的帶隙能為 3.2ev，相當於波長為 387.5nm光子的能量，當TiO2 受到波長小於387.5nm的紫外光照射時，處於價帶的電子就會被激發到導帶上去，從而分別在價帶和導帶上產生高活性的光生空穴和光生電子。在電場的作用下，電子與空穴發生分離，遷移到粒子表麵的不同位置。熱力學理論表明，分布在TiO2表麵的空穴可以將吸附在其表麵的OH-和H2O分子氧化成•OH。而電子(e-)具有很強的還原性，可使得TiO2固體表麵的電子受體如O2 被還原。O2 既可以抑製光催化劑上電子和空穴的複合，提高反應效率，同時也是氧化劑，可以氧化已經羥化的反應產物，是表麵羥基自由基的另一個來源。締合在Ti4+表麵的•OH的氧化能力極強，能夠氧化大部分的有機汙染物及部分無機汙染物，將其比較終降解為CO2、H2O等無害物質，並且對反應物幾乎無選擇性，因而在光催化氧化中起著決定性的作用。
汙染物分子由引風機引入光催化區，大體要經曆紫外線光解、臭氧氧化、電子轟擊、強氧化劑-OH的氧化、正氧離子氧化等過程；從結構空間上講，汙染物依次經過光觸媒催化區、紫外燈光解區、光觸媒催化區、氧化區，設計停留時間1.5s，雙層催化劑結構不但保證了催化比表麵積；同時發揮了均布導流的高能，在有限的空間比較大限度保證空間上和紫外線無極燈的充分接觸，增加和提高活性粒子和汙染物的接觸機會和時間。
應用優先域：
設備適合低濃度廢氣淨化、室內空氣淨化，工藝組合“水噴淋+光催化”，例如：醫院、實驗室空氣淨化，市政汙水處理廠除臭、汙水泵站除臭、工業車間除臭、烘幹工藝廢氣、垃圾中轉站廢氣。
6、產品優勢
1、淨化效率高、運行穩定、安全可靠；
2、結構緊湊、新穎、體積小、重量輕、模塊化結構設計；
3、噪聲小於45db(A)、風阻小於400 Pa;
4、運行成本低、耗電功率小;
5、維護方便、使用壽命長；
7、淨化器安裝維護

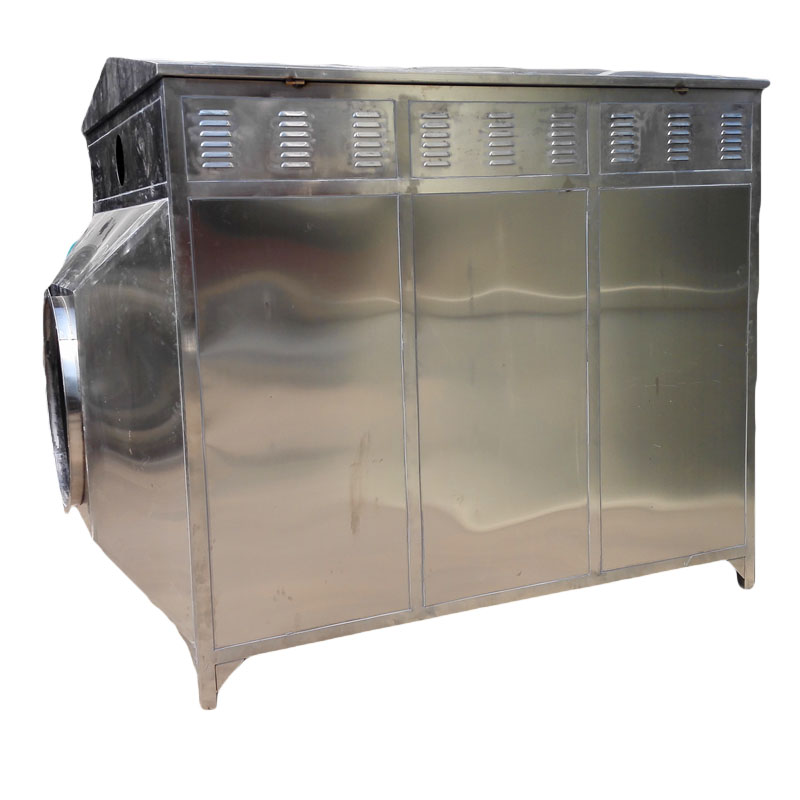

一、 感謝您選用本公司生產的光催化氧化淨化器。
二、 淨化器通過法蘭與排風風管連接，所有連接應密封、防止漏風。
三、 淨化器可室內、外安裝，淨化器室外安裝請在機器上方安裝防雨裝置以增加機器的使用壽命。
四、 淨化器電源應接地，淨化器水平安裝於風管及排風風機之間。另外接220V單相三線電源至淨化器。
五、 淨化器應定期檢查，嚴禁帶電操作、維修，若有異常，先切斷電源，再聯係本公司維修部，維修人員將會約時上門服務。維修部電話：0571-86335485
六、 用戶應定期檢查、保養設備，並定期清潔，每隔一個月左右清理，去除汙垢。（注：用戶可按自己工作量而定時間清洗）嚴禁帶電操作！（管道汙染物如無定期清理，可能會造成通風效果不暢或者消防事故。）靠前次清洗請谘詢本公司維修部。
